Packet Tracer-ga kirish

Packet Tracer - bu tarmoq dizayni, simulyatsiya va modellashtirish vositasi bo'lib, bu sizga tarmoq, kiberxavfsizlik va narsalar interneti (IoT) bo'yicha mahoratingizni rivojlantirishga imkon beradi. Bu sizga maxsus jihozlarga ehtiyoj sezmasdan murakkab tizimlarni modellashtirishga imkon beradi. U kursni muvaffaqiyatli yakunlash uchun zarur bo'lgan ko'nikmalarni rivojlantirish va baholashga yordam berish uchun ko'plab Cisco Academy kurslarida qo'llaniladi.

Ushbu maqolada Packet Tracer taqdim etiladi va uni yuklab olish va o'rnatishga imkon beruvchi ko'rsatmalar berilgan.

Cisco Packet Tracer - bu tarmoqni simulyatsiya qilish va vizualizatsiya qilishning innovatsion vositasi. Ushbu bepul dastur sizga ish stoli kompyuteringiz yoki Android yoki iOS asosidagi mobil qurilmangiz orqali tarmoq konfiguratsiyasi va muammolarni bartaraf etish ko'nikmalarini bajarishda yordam beradi. Packet Tracer Linux va Windows ish stoli muhitida mavjud.

Packet Tracer yordamida siz noldan tarmoq yaratishni, oldindan qurilgan namunali tarmoqdan foydalanishni yoki sinf laboratoriya topshiriqlarini bajarishni tanlashingiz mumkin. Packet Tracer sizga ma'lumotlarni tarmoq orqali qanday o'tishini osongina o'rganishga imkon beradi. Packet Tracer har xil o'lchamdagi tarmoqlarni qimmat laboratoriya uskunalarisiz loyihalashtirish va qurishning oson usulini taqdim etadi. Ushbu dastur jismoniy routerlar, kalitlar, xavfsizlik devorlari va serverlarda mashq qilishning o'rnini bosmasa ham, e'tiborsiz qoldirish uchun juda ko'p foyda keltiradi!

Packet Tracer-ni yuklab oling va o'rnating

Talabalar odatda Packet Tracer-dan quyidagilar uchun foydalanadilar:

    Sertifikatlash imtihoniga tayyorlaning.

  • Tarmoq kurslarida o'rganganlarini amalda qo'llang.
  • Ish bilan suhbatlashish uchun ularning mahoratini oshiring.
  • Mavjud tarmoq dizaynlariga yangi texnologiyalarni qo'shishning ta'sirini tekshiring.
  • Internetdagi ish joylarida o'z malakalarini oshirish.
  • Global Design Challenges-da raqobatlash (Facebook-da 2017 PT 7 Design Challenge-ga e'tibor bering).
  • Packet Tracer ko'plab Cisco Networking Academy kurslarida ishlatiladigan muhim o'quv vositasidir.
  • Cisco Packet Tracer nusxasini olish va o'rnatish uchun quyidagi oddiy amallarni bajaring:
  • Cisco Networking Academy-ga "Men o'rganaman" sahifasiga kiring.
  • Ekraningizning o'ng yuqori qismidagi menyudan Resurslarni tanlang.
  • Packet Tracer-ni yuklab olish-ni tanlang.
  • Sizga kerak bo'lgan Packet Tracer versiyasini tanlang.
  • Faylni kompyuteringizga saqlang.
  • Packet Tracer o'rnatish dasturini ishga tushiring.
  • O'rnatishdan so'ng veb-brauzeringizni yoping va qayta yoqing.
  • Tegishli belgini tanlab, Cisco Packet Tracer dasturini ishga tushiring.
  • So'ralganda, autentifikatsiya qilish uchun Netacad-ga kirish ma'lumotlaridan foydalaning.
  • Packet Tracer ishga tushiriladi va siz uning xususiyatlarini o'rganishga tayyormiz.

Packet Tracer-ga kirish

Foydalanuvchi interfeysi

Ushbu bob foydalanuvchi interfeysi bilan tanishtiradi va Packet Tracer yordamida oddiy tarmoqni yaratish bo'yicha ko'rsatmalar beradi.

Packet Tracer foydalanuvchi interfeysi

Packet Tracer - bu haqiqiy tarmoqlarni simulyatsiya qilishga imkon beruvchi vosita. Bu sizga quyidagi uchta asosiy menyuni taqdim etadi:



  • qurilmalarni qo'shing va ularni kabellar yoki simsiz ulang
  • tarmoq ichidagi tarkibiy qismlarni tanlang, o'chiring, tekshiring, yorliqlang va guruhlang
  • tarmoqni boshqarish
  • Tarmoqni boshqarish menyusi quyidagilarga imkon beradi:
  • mavjud / namunaviy tarmoqni oching
  • joriy tarmog'ingizni saqlang
  • foydalanuvchi profilingizni yoki sizning afzalliklaringizni o'zgartiring



Packet Tracer foydalanuvchi interfeysi Videoning transkriptini o'qish uchun shu yerni bosing. here

Agar siz matn protsessori yoki elektron jadval kabi biron bir dasturdan foydalansangiz, menyuning yuqori qismida joylashgan Fayl menyusi buyruqlari bilan allaqachon tanishasiz. Ochish, Saqlash, Saqlash va Chiqish buyruqlari har qanday dasturda bo'lgani kabi ishlaydi, ammo Packet Tracer uchun maxsus ikkita buyruq mavjud.

Open Samples buyrug'i Packet Tracer-ga kiritilgan turli xil tarmoq va Internet narsalari qurilmalarining xususiyatlari va konfiguratsiyasining oldindan tuzilgan misollari katalogini namoyish etadi.

Chiqish va chiqish buyrug'i Packet Tracer-ning ushbu nusxasi uchun ro'yxatdan o'tish ma'lumotlarini olib tashlaydi va ushbu paketning keyingi foydalanuvchisidan kirish protsedurasini qayta bajarishini talab qiladi.

Packet Tracer - Qurilmalarni topish va joylashtirish

Packet Tracer tarmoqlarni va tarmoq trafigini simulyatsiya qilganligi sababli, ushbu tarmoqlarning fizik jihatlari ham taqlid qilinishi kerak. Bunga jismoniy qurilmalarni topish va joylashtirish, ushbu moslamalarni sozlash va ushbu qurilmalarni kabel orqali ulash kiradi. Jismoniy tarqatish va kabel o'tkazilgandan so'ng, qurilmalarni ulash uchun ishlatiladigan interfeyslarni sozlash vaqti keldi.

O'rnatish uchun qurilmani qidirish uchun Qurilma turini tanlash qutisini qidirish kerak. Qurilma turini tanlash qutisi rasmda ko'rsatilgandek toifalar va kichik toifalar tushunchasi ustida ishlaydi.

Belgilarning yuqori qatori quyidagilarni o'z ichiga olgan toifalar ro'yxatini aks ettiradi: [Tarmoq qurilmalari], [Tugatish moslamalari], [Komponentlar], [Aloqalar], [Turli xil] va [Multiuser]. Har bir toifada kamida bitta kichik toifadagi guruh mavjud.

Packet Tracer - Qurilmalarni tarqatish bo'yicha ko'rsatmalar:  Packet Tracer – Deploying Devices Instructions

Packet Tracer - Qurilmalarni tarqatish Packet Tracer fayli -Packet Tracer - Deploying Devices Packet Tracer File

Packet Tracer - Qurilmalarni joylashtirish va kabelga o'rnatish bo'yicha ko'rsatmalar-Packet Tracer – Deploying and Cabling Devices Instructions

Packet Tracer - Qurilmalarni joylashtirish va kabel orqali ulash Packet Tracer fayli-Packet Tracer – Deploying and Cabling Devices Packet Tracer File

Qurilmani sozlash

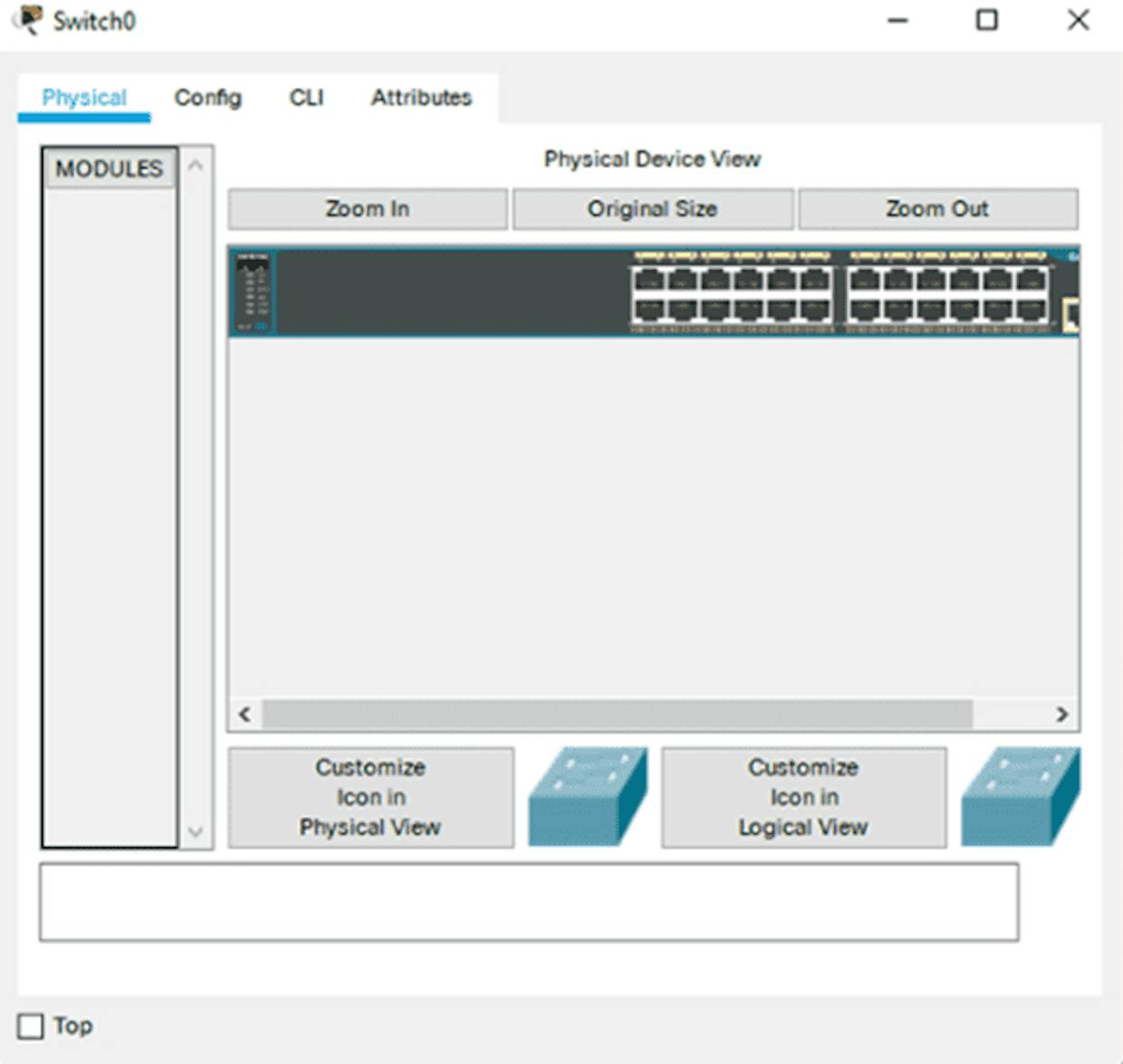

Sizning tarmog'ingiz yaratilgandan so'ng, qurilmalar va tarkibiy qismlarni sozlash vaqti keldi. Packet Tracer sizning tarmog'ingizni tashkil etadigan turli xil oraliq va so'nggi qurilmalarni sozlash imkoniyatiga ega. Har qanday qurilmalarning konfiguratsiya interfeysiga kirish uchun avval sozlashni xohlagan qurilmani bosing. Bir qator yorliqlarni ko'rsatadigan popup oyna paydo bo'ladi. Har xil turdagi qurilmalar turli xil interfeyslarga ega.

Qurilmani sozlash videoning transkriptini o'qish uchun shu  yerni bosing: here

Packet Tracer - GUI va CLI konfiguratsiyasi

Routerlar va kalitlarga o'xshash oraliq qurilmalar uchun ikkita konfiguratsiya usuli mavjud. Qurilmalarni Config yorlig'i (GUI interfeysi) yoki buyruq satri interfeysi (CLI) orqali sozlash yoki tekshirish mumkin (1-rasm). Config yorlig'i aksariyat jismoniy jihozlarda mavjud emas. Ushbu yorliq Packet Tracer-dagi o'rganish yorlig'i. Agar buyruq satri interfeysidan qanday foydalanishni bilmasangiz, ushbu yorliq asosiy konfiguratsiyalarni bajarish uchun "bo'sh joyni to'ldirish" usulini taqdim etadi. Buyruqlar satrining interfeysidan foydalansangiz, xuddi shu narsani qiladigan CLI-ga teng buyruqlarni namoyish etadi. CLI interfeysi qurilmaning konfiguratsiyasini bilishni talab qiladi.

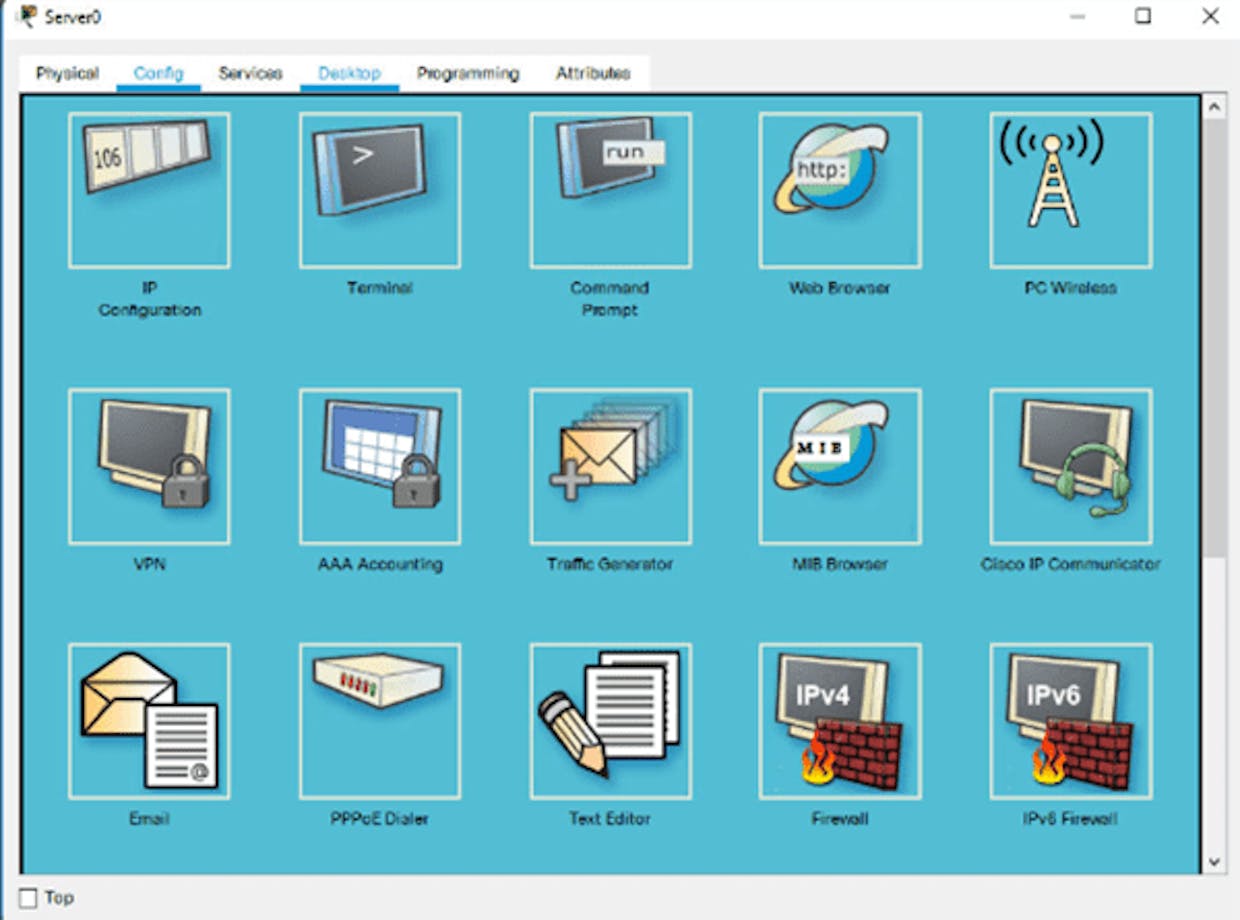

Kompyuterlar va noutbuklar kabi ba'zi bir so'nggi qurilmalar uchun Packet Tracer ish stoli interfeysini taqdim etadi, bu sizga IP konfiguratsiyasi, simsiz konfiguratsiya, buyruq irodasi, veb-brauzer va boshqa ko'p narsalarga kirish imkonini beradi (2-rasm).

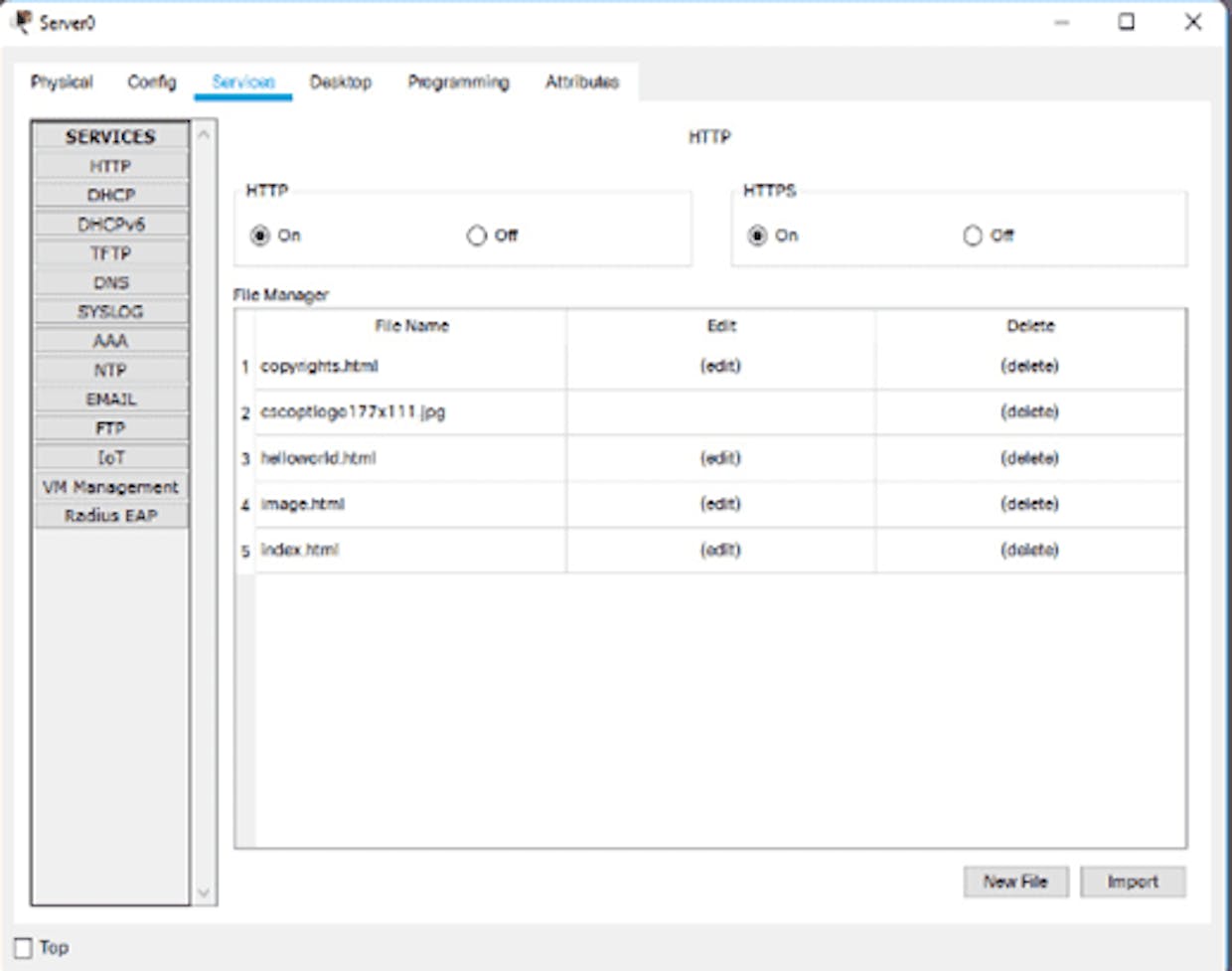

Agar siz serverni sozlayotgan bo'lsangiz, server Xostning barcha funktsiyalariga yana bitta yorliq, xizmatlar yorlig'i qo'shilgan (3-rasm). Ushbu yorliq serverni veb-server, DHCP-server, DNS-server yoki grafikada ko'rinadigan boshqa serverlar sifatida sozlash imkonini beradi.

Packet Tracer – Configure End devices Instructions

Packet Tracer - Packet Tracer yordamida oddiy tarmoq yaratish

Ushbu laboratoriyada siz oddiy tarmoq yaratish uchun Packet Tracer-dan foydalanasiz.

Packet Tracer - Packet Tracer ko'rsatmalaridan foydalanib oddiy tarmoq yarating-Packet Tracer - Create a Simple Network Using Packet Tracer Instructions

Menda hozircha shular keyingi maqolalarimda to'liqroq ma'lumotlar berishga harakat qilaman!
